В новом выпуске ZAREFF CRAFT показываем полный процесс изготовления перфорированного органайзера для инструментов. Проект реализован на СО₂-лазерном станке ZAREFF PLUS 9060 — от разработки 3D-модели и подготовки DXF-файла до резки фанеры и проверки готовой системы хранения.
Главной задачей было сделать не просто полку или набор стационарных крючков, а гибкую панель, которую можно перестраивать под конкретное рабочее место.
Почему потребовалось такое решение
При горизонтальном хранении инструменты постепенно начинают лежать в несколько рядов. Одни предметы закрывают другие, а поиск нужной отвёртки, насадки или крепежа отнимает время.
Магнитные держатели удобны, но создание большой системы на их основе требует заметных затрат. Обычные настенные крючки сложно переставлять: для каждого изменения приходится снова сверлить стену.
Поэтому мы остановились на перфорированной панели. Она служит постоянной основой, а крючки, полки и держатели можно менять в зависимости от текущих задач.
Под какую задачу подобрали оборудование

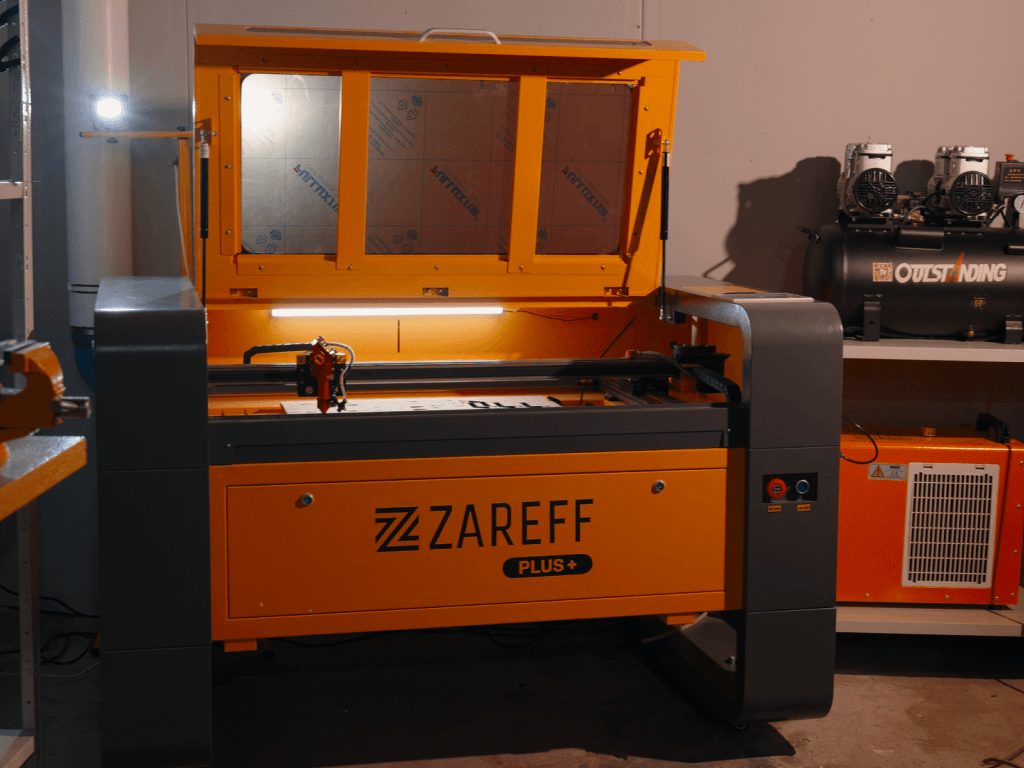

Для проекта использовали ZAREFF PLUS 9060, установленный в демонстрационном зале компании. Рабочее поле станка составляет 900×600 мм, а размер готовой доски — 850×550 мм.

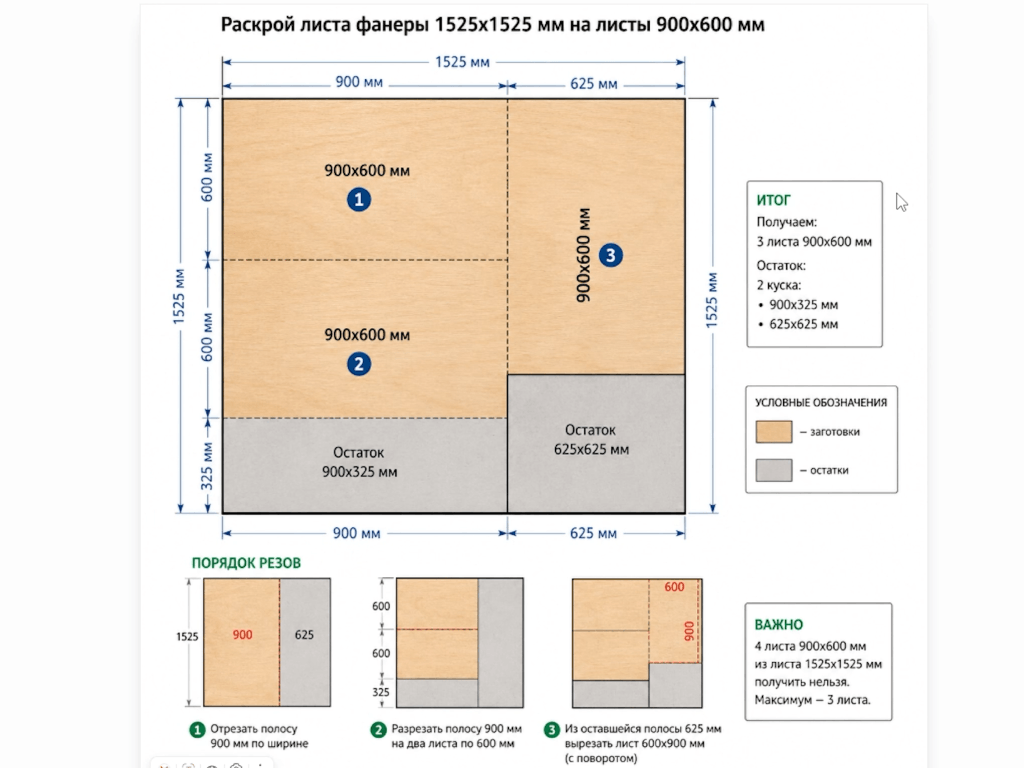

Материалом стала ФК-фанера толщиной 10 мм сорта 2/2. Исходный лист имел стандартный размер 1525×1525 мм, поэтому перед лазерной резкой его потребовалось разделить на заготовки, помещающиеся в рабочее поле.
По выбранной схеме из листа получаются три заготовки 900×600 мм и два остатка, которые также помещаются в станок и могут использоваться для изготовления полок, крючков и держателей.
Как был организован процесс

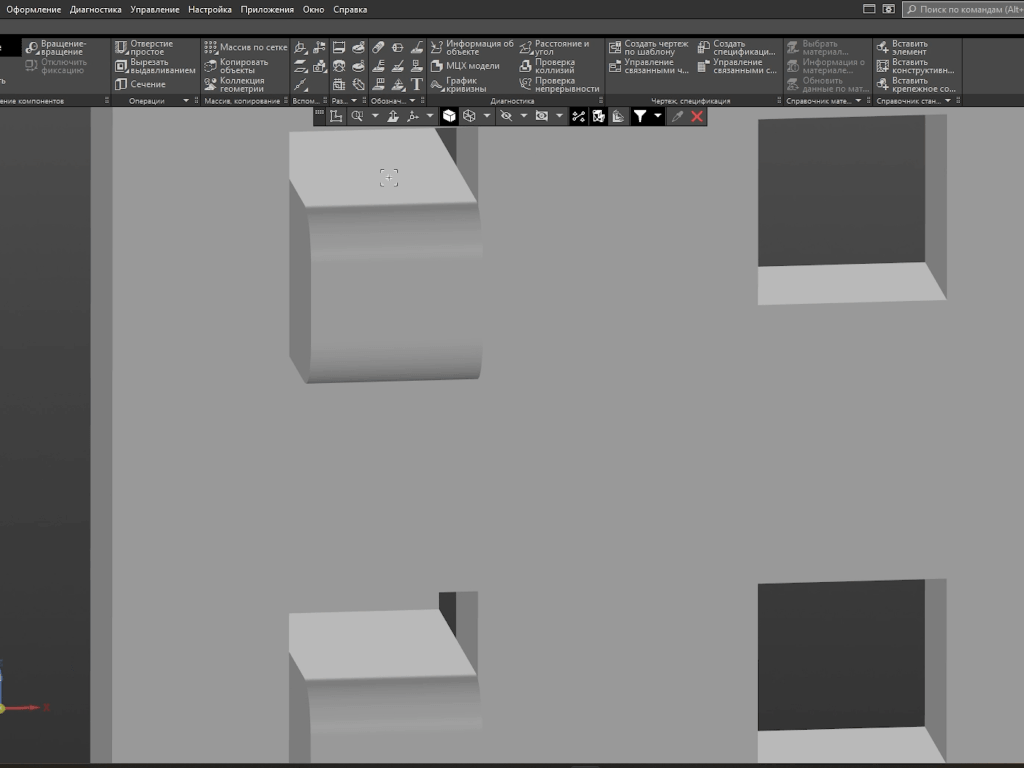

Сначала конструкцию собрали в 3D. Это позволило проверить взаимное положение деталей и понять, входит ли крючок в паз без конфликтов по размерам.

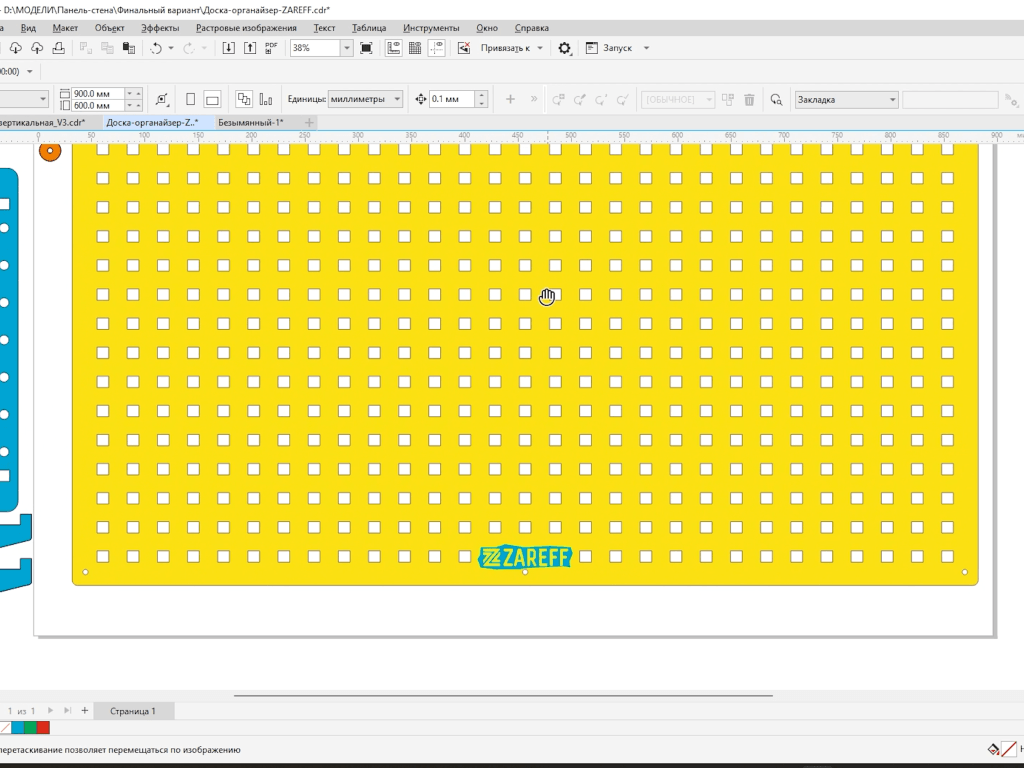

После проверки модель перевели в DXF. Для первого теста оставили только часть пазов и несколько крючков. Такой подход помогает выявить ошибки до запуска полного макета и избежать лишнего расхода материала.
Подробное устройство самого станка в сценарии не разбирается. Для показанной конфигурации подтверждены рабочее поле 900×600 мм и СО₂-излучатель мощностью 100 Вт.
Ключевая механика изделия
Главный элемент органайзера — базовая панель с одинаковыми посадочными местами. К ним подключаются разные навесные детали: обычные крючки, держатели для полок, элементы для кабелей, отвёрток, ключей, насадок и расходных материалов.
Критичный размер находится в той части крючка, которая входит в доску. Она должна соответствовать геометрии паза и фактической толщине фанеры. Остальную форму элемента можно менять под конкретный инструмент.
Такая конструкция позволяет развивать систему постепенно, не переделывая основную панель.
Подготовка макета и работа в RDWorks
После 3D-проверки макет экспортировали в DXF и подготовили к резке. Когда во время обработки возникли сомнения в размере пазов, файл повторно проверили в RDWorks. Геометрия оказалась правильной, поэтому причину стали искать в материале.
Сценарий не называет программу, в которой создавалась исходная 3D-модель. Указание конкретного 3D-редактора в статье или описании видео было бы неподтверждённым.
Как проходили тесты

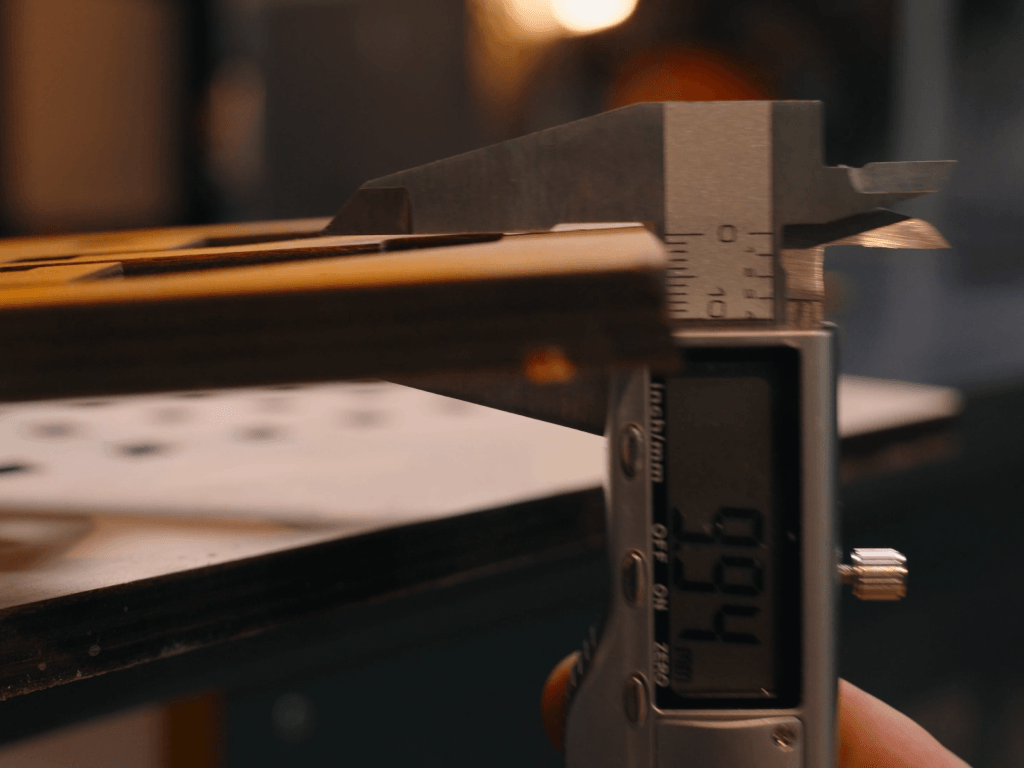

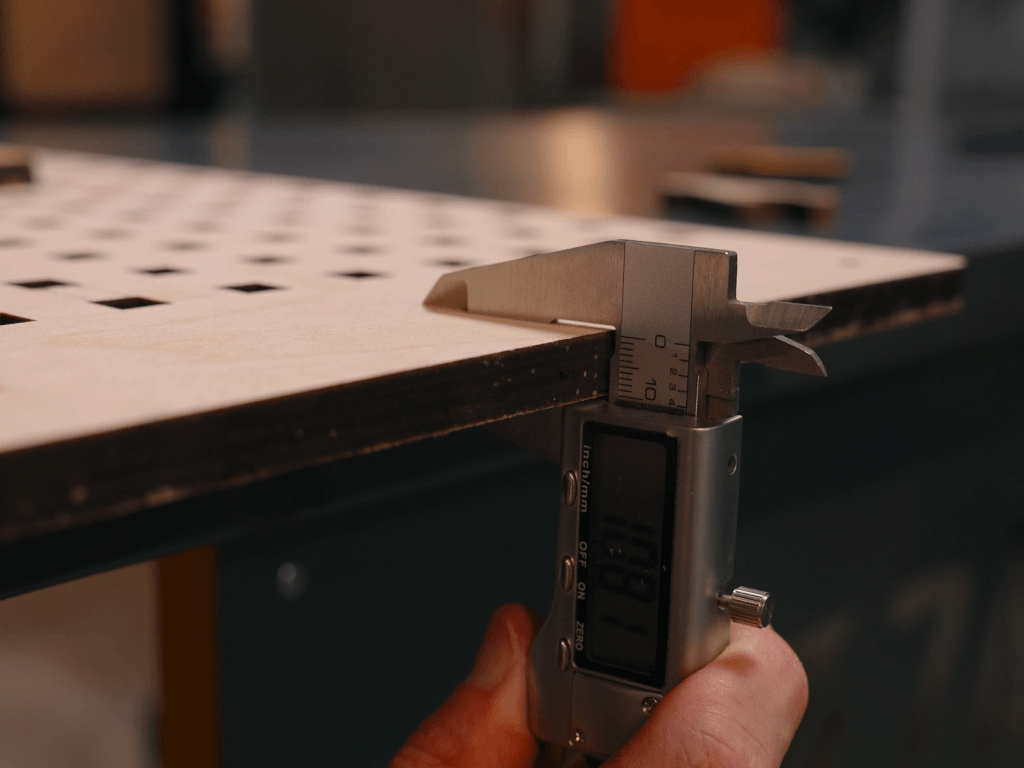

Тестовый образец был изготовлен из фанеры с маркировкой «10 мм». Её фактическая толщина составляла 9,94 мм. Новый лист от другого поставщика имел ту же номинальную толщину, но измерение показало уже 10,76 мм.
Этой разницы оказалось достаточно, чтобы крючок не вошёл в паз. Работу остановили в начале процесса, проверили макет и увеличили проблемные отверстия.
Для повторного прохода лист сохранили в прежнем положении и не меняли стартовую точку. В показанном случае траектория совпала, и пазы удалось доработать без замены заготовки.

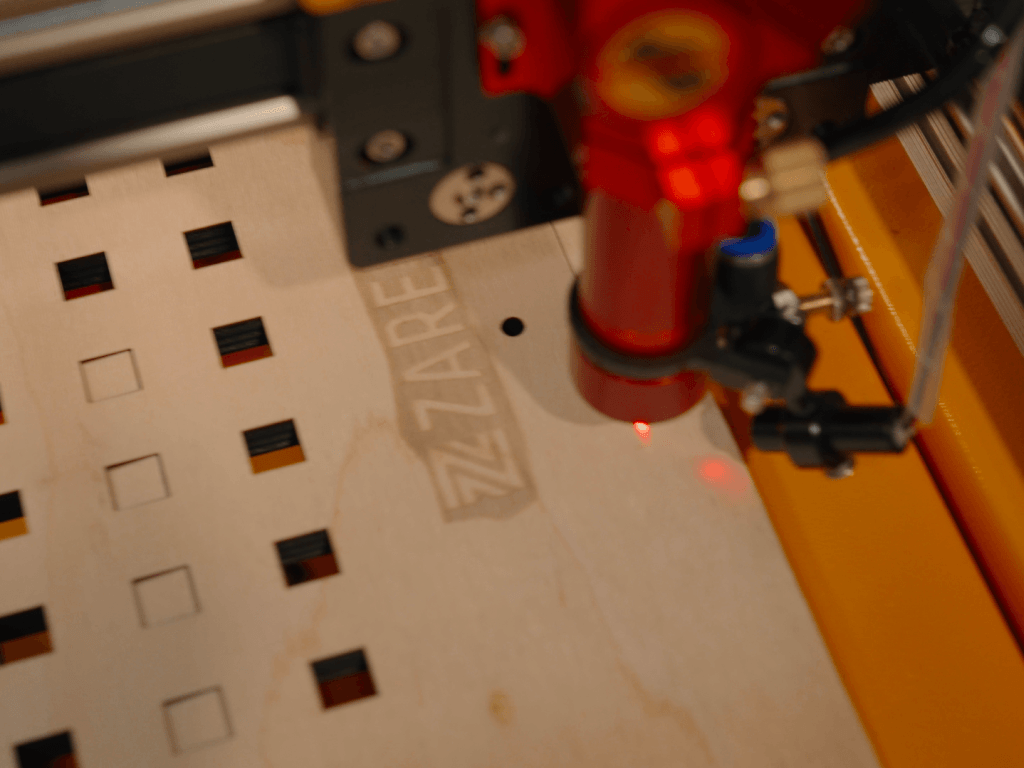

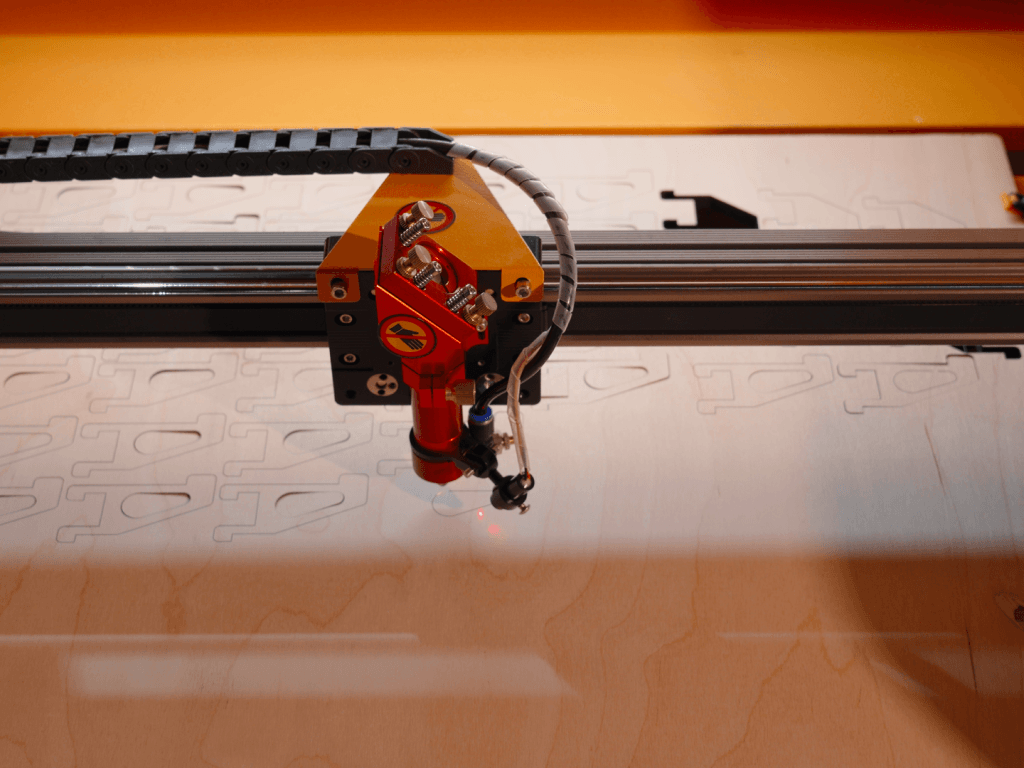

Резка выполнялась на ZAREFF PLUS 9060 с СО₂-излучателем мощностью 100 Вт. Скорость составляла 6 мм/с, давление воздуха — 3 атмосферы. На один лист ушло около 1 часа 10 минут.
Эти значения относятся только к показанной конфигурации и конкретному материалу. В видео также отмечено, что фанера 10 мм для такого органайзера оказалась выбрана с запасом. Возможность использования фанеры 6 мм обозначена как предположение, а не как результат отдельного теста.
Для каких задач подходит проект
Панель рассчитана на организацию рабочего места в мастерской. На одной основе можно разместить ручной инструмент, кабели, зарядные устройства, расходники и другие предметы, которые должны постоянно находиться под рукой.
Проект можно адаптировать под собственный набор инструментов, меняя форму и количество навесных элементов. При этом размеры соединений необходимо корректировать под фактическую толщину используемого материала.
Чем система отличается от обычных решений
В отличие от стационарных крючков, расположение элементов можно менять без повторного сверления стены. По сравнению с обычной полкой инструменты остаются на виду и не перекрывают друг друга.
Отличие этого проекта относится именно к организации хранения. В видео нет прямого сравнения разных конфигураций ZAREFF PLUS 9060 или других моделей станков.
Что показано в видео
В выпуск вошёл весь путь создания органайзера:
●разработка идеи и 3D-модели;
●подготовка тестового DXF-файла;
●раскрой исходного листа;
●резка панели на ZAREFF PLUS 9060;
●обнаружение несовпадения размеров;
●измерение фактической толщины фанеры;
●корректировка пазов;

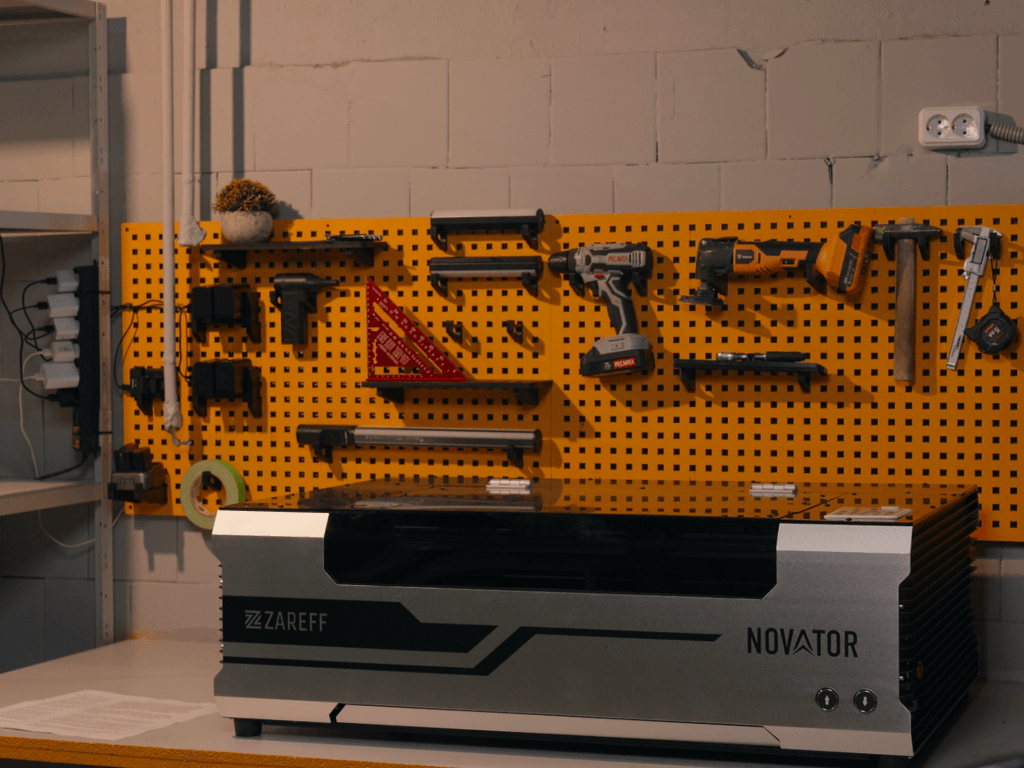

●демонстрация готовой системы.
