Ручную лазерную сварку часто демонстрируют через самые заметные результаты: ровный шов, быстро очищенную поверхность или аккуратную линию реза.
Такие примеры хорошо показывают возможности технологии, но не отвечают на главный вопрос покупателя: какая мощность и комплектация подойдут для конкретного производства?
За год работы с аппаратами лазерной сварки специалисты ZAREFF участвовали в запусках оборудования, собирали обратную связь клиентов и разбирали реальные рабочие задачи.
Этот опыт лёг в основу новой линейки ZAREFF Fiber 4 в 1, в которую вошли модели мощностью от 1200 до 3000 Вт.
Какие операции выполняет ZAREFF Fiber 4 в 1
Аппарат объединяет четыре рабочих режима:

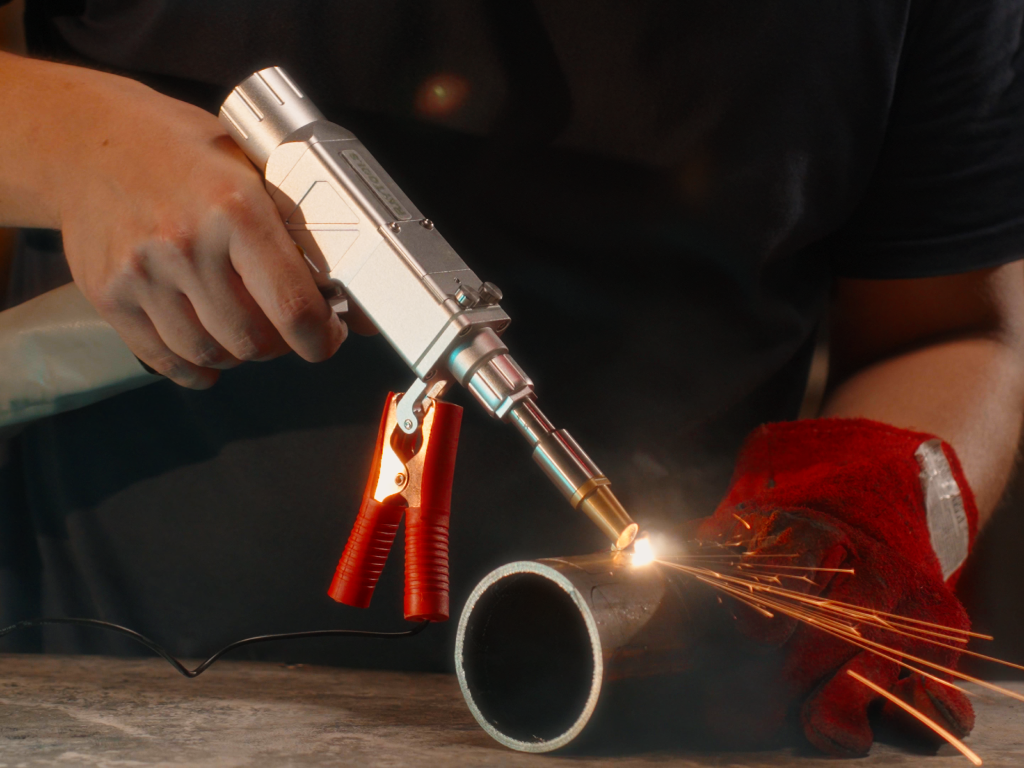

— ручную лазерную сварку;
— ручную резку;
— очистку поверхности;
— очистку сварного шва.
Для перехода между операциями устанавливается соответствующая оснастка и выбирается необходимый режим в системе управления.
Основное назначение аппарата — ручная лазерная сварка. Режимы резки и очистки дополняют оборудование и позволяют выполнять ряд сопутствующих операций без покупки отдельного аппарата для каждой задачи.
При этом каждый режим имеет собственное назначение и технологические ограничения. Наличие четырёх функций не означает, что один аппарат полностью заменяет специализированное оборудование во всех сценариях.
Шесть вариантов мощности
В линейку входят аппараты мощностью:
— 1200 Вт;
— 1500 Вт;
— 1750 Вт;
— 2000 Вт;
— 2500 Вт;
— 3000 Вт.
Такой диапазон позволяет подбирать оборудование под фактическую производственную задачу.
Максимальная мощность требуется не каждому клиенту. Если предприятие работает преимущественно с тонкостенными корпусами и сравнительно небольшой загрузкой, разумнее рассматривать младшие модели.
Старшие версии ориентированы на задачи, где требуется больший запас мощности, более высокая нагрузка или работа с другим диапазоном изделий.
Перед выбором необходимо учитывать не только номинальную мощность, но и материалы, толщину деталей, тип соединений, объём производства, требования к шву и используемую присадочную проволоку.
Конструкция аппарата мощностью 1200 Вт
В обзоре конструкция оборудования показана на примере младшей модели ZAREFF Fiber 4 в 1 мощностью 1200 Вт.
Основные рабочие узлы собраны в едином корпусе. Внутри размещены волоконный источник, система охлаждения и другие компоненты аппарата.
Такая компоновка упрощает размещение оборудования рядом с рабочей зоной. Пользователю не требуется отдельно устанавливать несколько внешних блоков и соединять их между собой дополнительными коммуникациями.
Через переднюю крышку обеспечивается доступ к основным компонентам системы.
Охлаждение и размещение оборудования

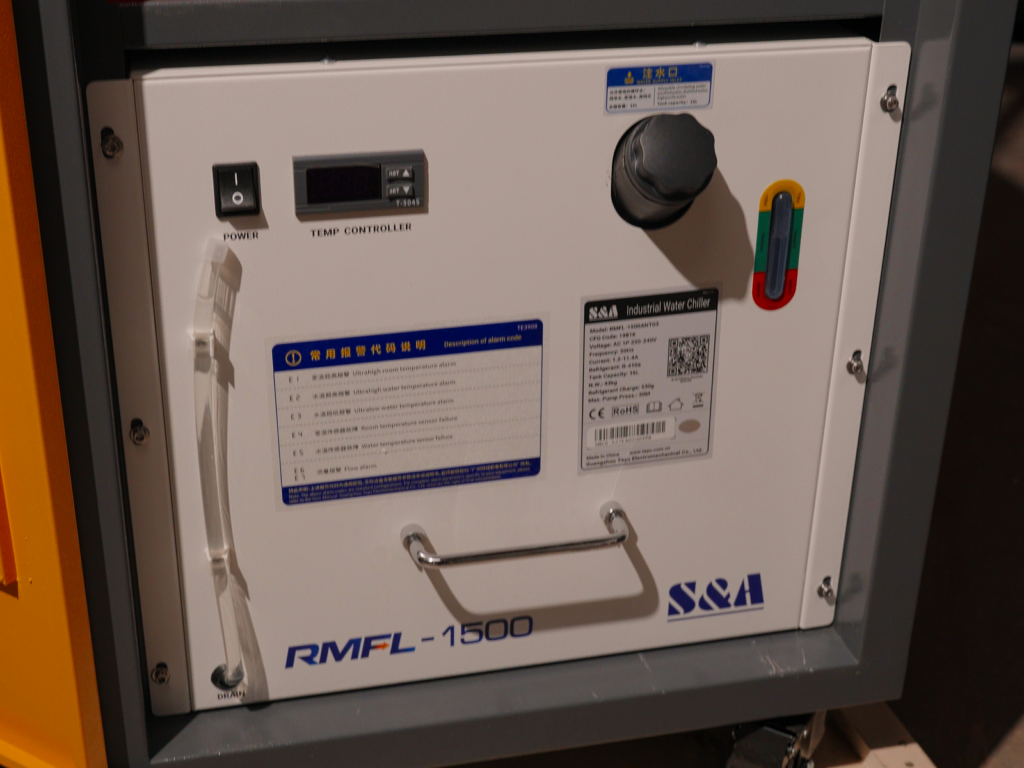

Внутри корпуса установлен чиллер, отвечающий за охлаждение рабочих узлов аппарата.
Для нормального отвода воздуха корпус не следует устанавливать задней частью вплотную к стене. За оборудованием необходимо предусмотреть свободное пространство.
Точные требования к расстоянию и условиям размещения необходимо смотреть в руководстве по эксплуатации конкретной конфигурации.
Хранение сварочного пистолета и кабель-пакета
Сверху корпуса находится блок электроники. Здесь же предусмотрено место для укладки кабель-пакета и держатель сварочного пистолета.
После завершения работы пистолет закрепляется на корпусе, а кабель-пакет укладывается сверху.
Это помогает поддерживать порядок в рабочей зоне. Кабели не лежат на полу, меньше мешают проходу и реже цепляются за окружающие предметы.
В показанной версии длина кабель-пакета составляет 10 метров. Оператор получает возможность перемещаться вокруг изделия, подходить к заготовке с разных сторон и работать без постоянного перемещения корпуса аппарата.
Управление через систему SUP

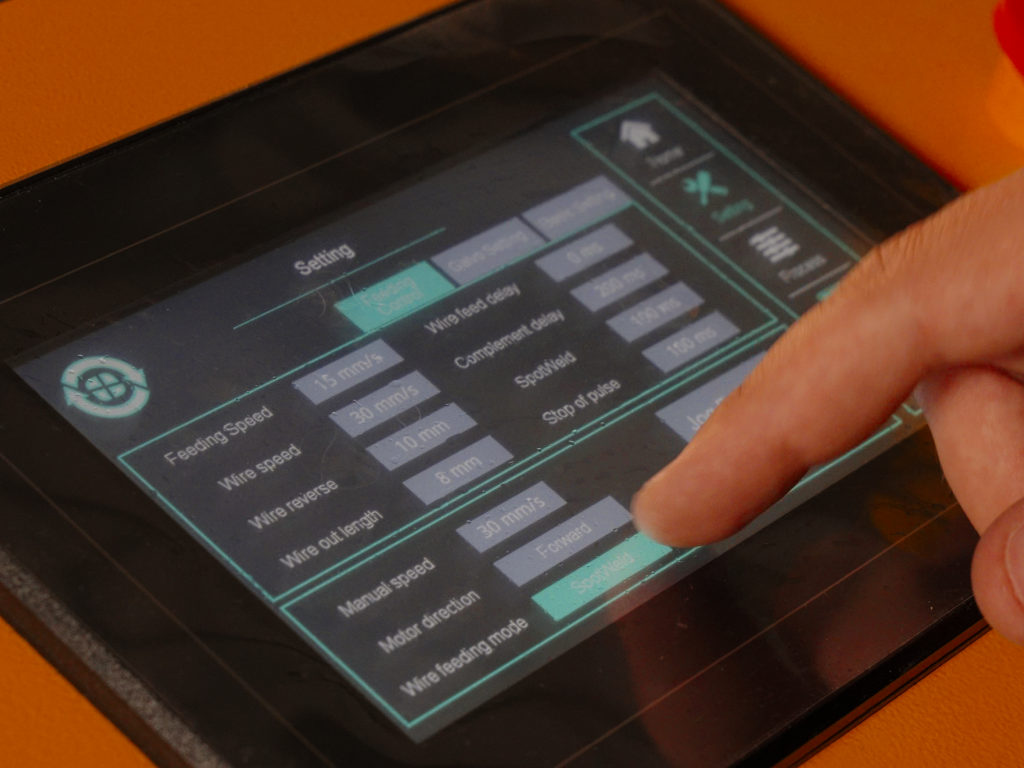

На модели мощностью 1200 Вт используется система управления SUP.
Основные параметры вынесены на сенсорный экран. Через интерфейс оператор выбирает рабочий режим и задаёт настройки процесса.
На экране также отображается состояние ключевых узлов и сигналов:
— запуск лазерного излучения;
— сигналы безопасности;
— состояние чиллера;
— газовый клапан;
— подключение автоподатчика проволоки.
Система позволяет контролировать состояние оборудования и выполнять основную настройку из одного интерфейса.
Технологические пресеты
В системе управления предусмотрены базовые наборы настроек под разные материалы и операции.
В меню доступны пресеты для углеродистой стали, нержавеющей стали, алюминия и других рабочих задач.
Оператор также может создавать собственные наборы параметров. После настройки под конкретную деталь или соединение пресет сохраняется под понятным названием и используется повторно.
Пресеты ускоряют подготовку к повторяющимся операциям, но не отменяют пробную настройку. Даже при одинаковом материале результат зависит от толщины, подготовки кромок, зазора, газа, присадочной проволоки и требований к соединению.

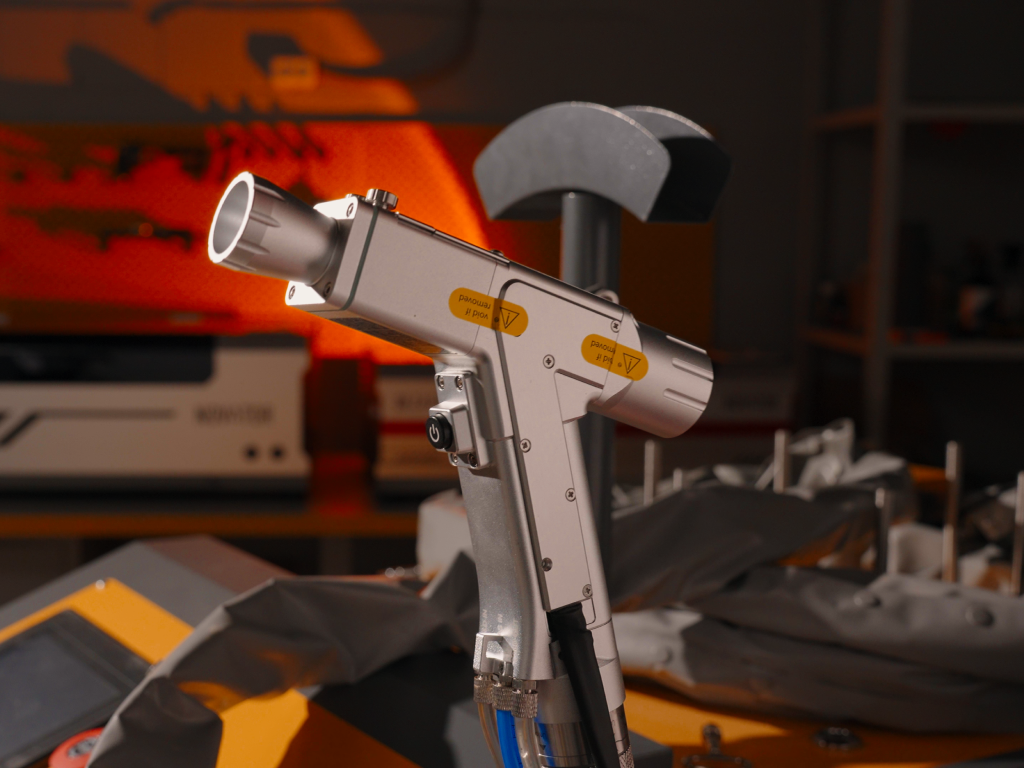

Сварочный пистолет RayTools BW101-GS
В комплектации модели 1200 Вт установлен сварочный пистолет RayTools BW101-GS.
Масса пистолета составляет около 900 граммов. Небольшой вес головного узла упрощает ведение вдоль протяжённого шва и снижает нагрузку на руку оператора.
При оценке удобства необходимо учитывать не только массу пистолета. На работу также влияют кабель-пакет, шланги, установленная оснастка, положение детали и продолжительность операции.
Что такое wobble-режим
Пистолет поддерживает wobble-режим.
В этом режиме лазерный луч не остаётся в одной точке, а совершает поперечные колебания по заданной траектории.
За счёт этого расширяется зона воздействия. Оператор получает возможность формировать более широкий шов и работать с соединениями, в которых присутствует небольшой зазор.
Ширина колебаний настраивается под конкретную задачу. Для тонкого металла, плотной подгонки деталей и более широкого зазора используются разные параметры.
Wobble-режим не компенсирует неправильную подготовку соединения. Качество результата по-прежнему зависит от геометрии деталей, положения пистолета, скорости ведения, газа и настроек процесса.

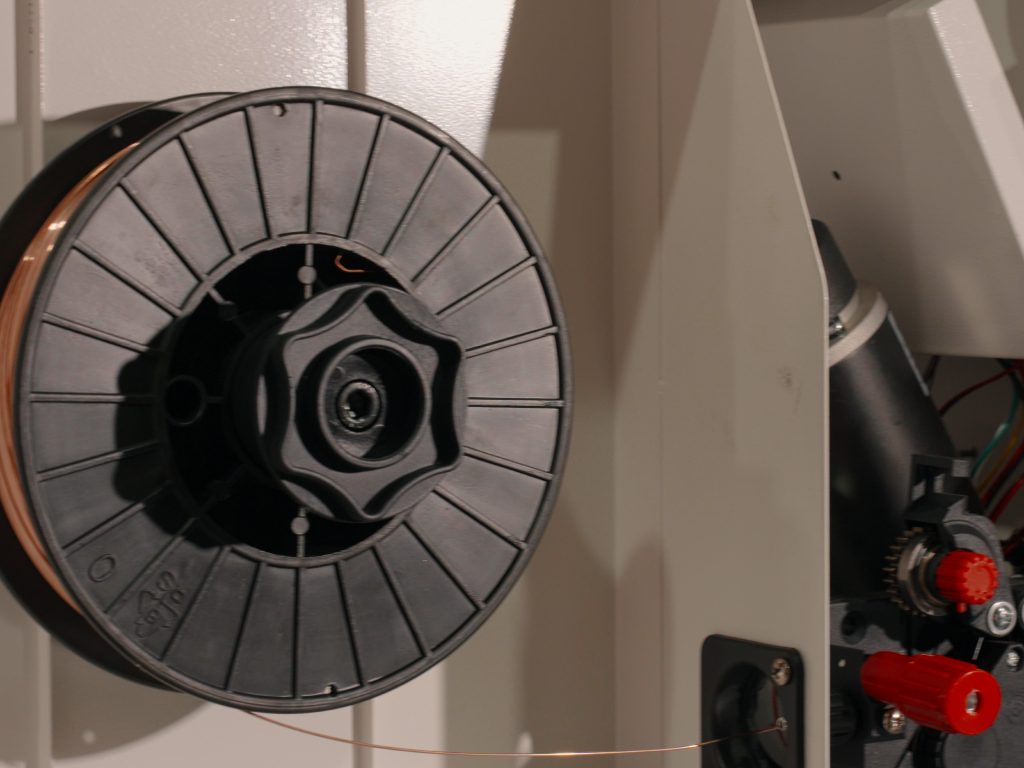

Автоподатчик присадочной проволоки
Автоподатчик направляет присадочную проволоку непосредственно в зону сварки с заданной скоростью.
Проволока разматывается с катушки, проходит через механизм подачи и поступает к месту формирования соединения.
Присадочный материал требуется не всегда. При точной подгонке деталей и минимальном зазоре часть операций выполняется без проволоки.
Автоподача используется, когда необходимо:
— заполнить зазор между деталями;
— добавить материал в зону соединения;
— сформировать более выраженный шов;
— обеспечить стабильную подачу присадки во время работы.
В зависимости от задачи аппарат комплектуется одно-, двух- или трёхпроволочным автоподатчиком.
В показанной конфигурации установлен двухпроволочный податчик. Он позволяет подавать больше присадочного материала и работать с соединениями, где требуется более интенсивное заполнение зоны шва.
Блок газовой подготовки
На корпусе установлен блок, в который входят:
— фильтр;
— редуктор;
— манометр;
— электромагнитный клапан.
К аппарату подключается газ, после чего оператор выставляет необходимое рабочее давление.
Манометр используется для контроля давления, редуктор — для его регулировки, фильтр участвует в подготовке газа, а электромагнитный клапан управляет подачей во время работы.
Тип газа и рабочие параметры зависят от материала и выполняемой операции.
Демонстрация возможностей на версии 3000 Вт
Конструкцию и систему управления в обзоре разбирают на примере модели мощностью 1200 Вт.
Основные рабочие тесты проводятся преимущественно на старшей версии мощностью 3000 Вт.
Она оснащена другим сварочным пистолетом и другой системой управления. При этом сохраняется общий принцип работы и набор из четырёх режимов.
Поэтому демонстрация показывает возможности технологии и линейки в целом, но не означает, что все модели имеют полностью одинаковую комплектацию или одинаковые рабочие параметры.
Что входит в комплект
Состав поставки зависит от выбранной мощности и конфигурации.
В комплект входят:
— аппарат ZAREFF Fiber 4 в 1;
— система охлаждения;
— автоподатчик проволоки в выбранной конфигурации;
— стартовый набор расходных элементов;
— защитные стёкла;
— сопла;
— обучающее видеоруководство.
Точный перечень необходимо уточнять перед заказом, поскольку комплектации разных версий отличаются.
Обучающее видеоруководство помогает разобраться с интерфейсом, базовыми настройками, рабочими режимами и принципами эксплуатации оборудования.
Техническая поддержка ZAREFF
При запуске оборудования возникают вопросы, которые невозможно полностью закрыть одной инструкцией.
Специалисты технической поддержки ZAREFF помогают с:
— первичной настройкой;
— запуском оборудования;
— выбором рабочего режима;
— настройкой подачи проволоки;
— разбором возникающих ошибок;
— эксплуатационными вопросами.
В результате клиент получает не только аппарат, но и материалы для обучения и сопровождение при переходе к реальным рабочим операциям.
Как выбрать подходящую модель
Выбор мощности и комплектации лучше начинать не с максимального доступного значения, а с анализа задачи.
Перед подбором необходимо определить:
— какие материалы используются;
— с какими толщинами предстоит работать;
— какие типы соединений выполняются;
— присутствуют ли зазоры между деталями;
— требуется ли присадочная проволока;
— какова продолжительность и интенсивность работы;
— какие дополнительные режимы действительно нужны;
— какие требования предъявляются к качеству шва.
На основании этих данных подбираются мощность аппарата, система управления, сварочный пистолет и конфигурация автоподатчика.
Демонстрация на деталях клиента
Перед покупкой аппарат можно посмотреть в работе на демонстрационной площадке ZAREFF.
На демонстрацию можно привезти собственные детали и материалы. Это позволяет проверить процесс на фактической задаче, оценить внешний вид соединения и обсудить подходящую конфигурацию оборудования.
Посмотрите полный обзор
В видео подробно разобраны конструкция аппарата, система управления SUP, сварочный пистолет, wobble-режим, автоподача проволоки, газовая подготовка и комплектация.
Чтобы записаться на демонстрацию или подобрать ZAREFF Fiber 4 в 1 под свою задачу, оставьте заявку на сайте или свяжитесь со специалистами компании.
Для подбора важно учитывать материал, размеры изделий, требуемую мощность, способ фиксации и характер операций. Контакты специалистов STARTOS размещены на сайте.
