Небольшой логотип, острые углы, мягкая ткань — задача кажется простой, пока материал не начинает смещаться. В обзоре ZAREFF Plotter TL разбираем, что даёт бесконтактная лазерная резка, как устроена работа с рулоном и какие свойства ткани или плёнки нужно проверить заранее.
Чем лазер отличается от ножа
Ножевой плоттер вырезает контур лезвием. При поворотах имеет значение геометрия ножа и смещение его кончика относительно оси держателя. Лазерный луч работает без контакта: не давит на материал и не тянет его за инструментом. Это полезно при обработке мелких элементов, сложных замкнутых контуров и мягких тканей.
При этом лазер не становится лучшим выбором для любой работы. В выпуске сравнивают принципы двух технологий, чтобы выбирать их под конкретную задачу и материал.
При этом лазер не становится лучшим выбором для любой работы. В выпуске сравнивают принципы двух технологий, чтобы выбирать их под конкретную задачу и материал.
Как удержать ткань в рабочей зоне

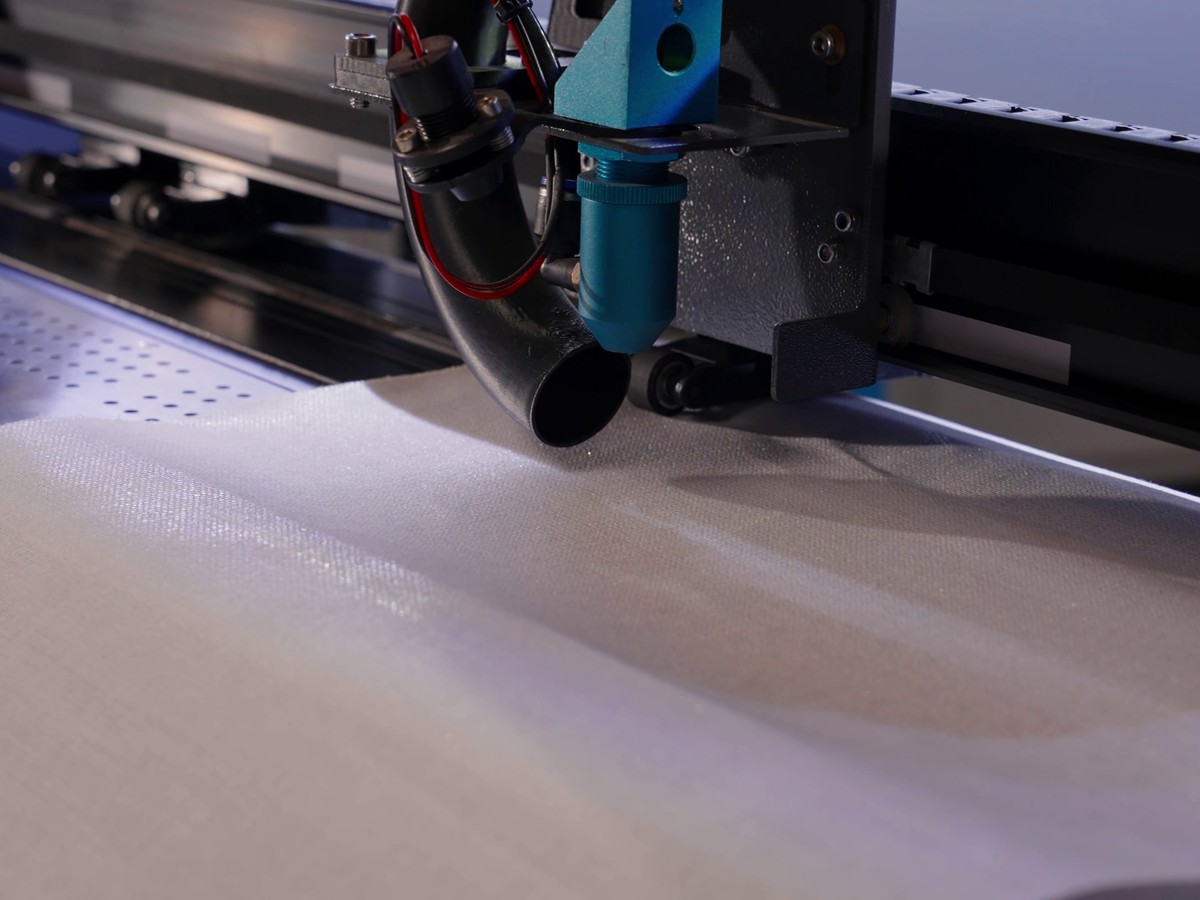

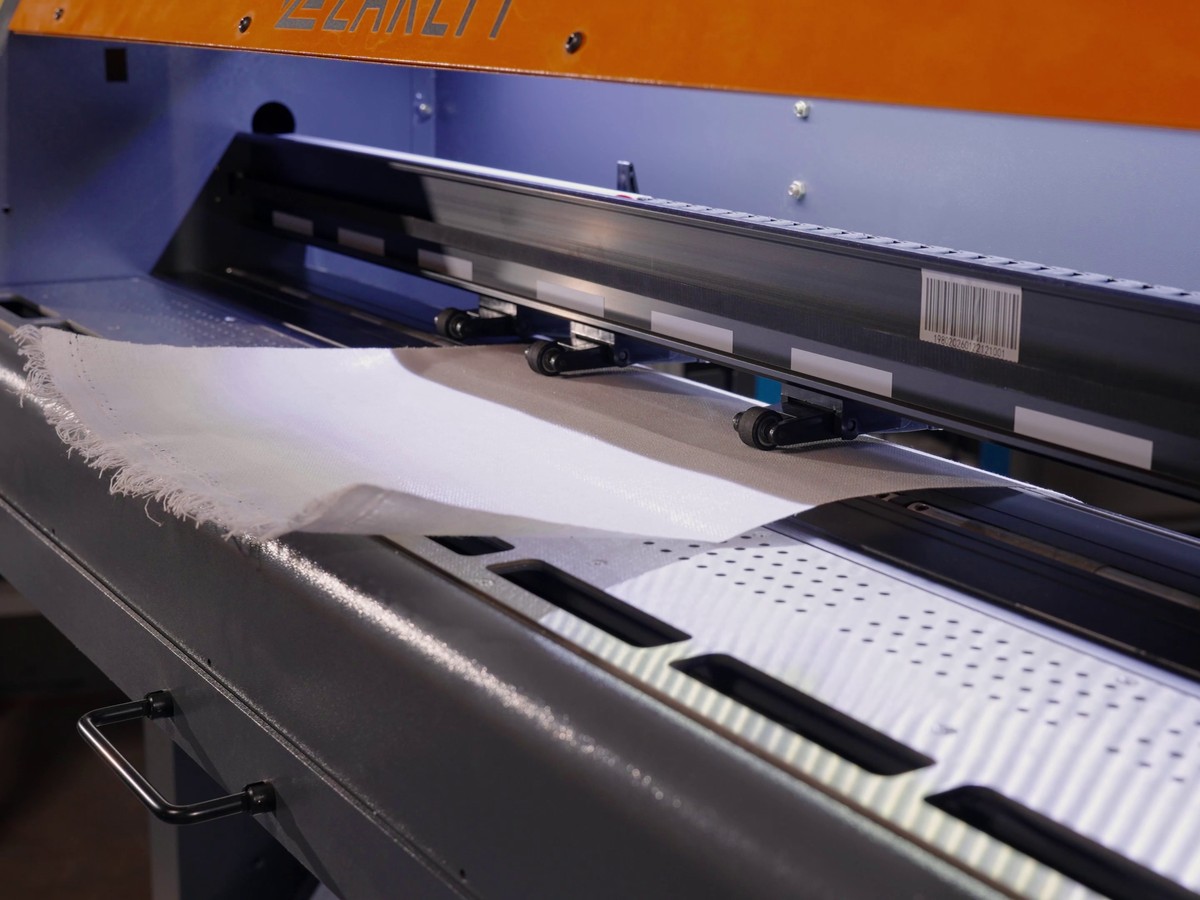

Даже небольшая складка меняет геометрию детали и расстояние до лазерной головы. В Plotter TL вакуумный стол создаёт разрежение под материалом и прижимает его к поверхности. Это помогает удерживать ткань или тонкую плёнку во время обработки.
За отвод дыма отвечает зонная вытяжка: воздух забирается рядом с участком резки. В модели установлен CO2-излучатель мощностью 50 Вт, а для его охлаждения предусмотрен чиллер ZAREFF CW-5000. В обзоре показывают, как эти узлы связаны с рабочим процессом.
Что проверять на плёнке и ткани
Логотипы, номера и аппликации можно вырезать из совместимых термотрансферных плёнок. Возможность прорезать рабочий слой и сохранить подложку зависит от материала и подобранных параметров. Её обязательно проверяют на конкретном образце.
При резке совместимой синтетической ткани лазер может частично оплавлять край и уменьшать осыпание. Этот эффект нельзя переносить на любую ткань. Состав важен и для самой допустимости обработки: в выпуске отдельно названы исключения, включая ПВХ и галогенсодержащие компоненты. Сначала проверяют совместимость с CO2-лазером.
При резке совместимой синтетической ткани лазер может частично оплавлять край и уменьшать осыпание. Этот эффект нельзя переносить на любую ткань. Состав важен и для самой допустимости обработки: в выпуске отдельно названы исключения, включая ПВХ и галогенсодержащие компоненты. Сначала проверяют совместимость с CO2-лазером.
Помимо резки, в обзоре разбирают гравировку джинсовой ткани. Лазер воздействует на верхний окрашенный слой. Контраст и оттенок зависят от состава, красителя и параметров, поэтому результат тоже оценивают на тестовом образце.
Как готовят задание и подают рулон

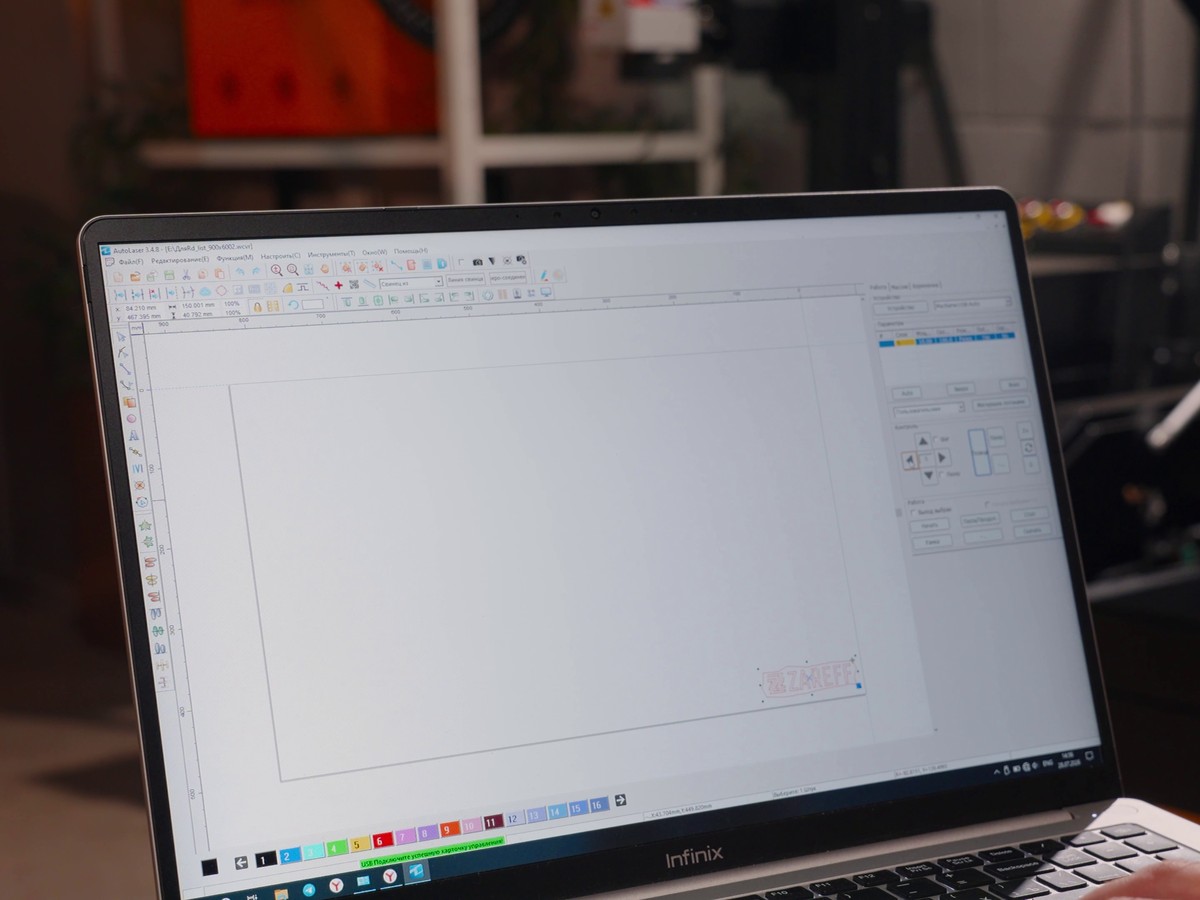

Макет подготавливают в AutoLaser: задают параметры для разных элементов, проверяют размеры и границы задания. Система управления TL-A3S передаёт команды сервоприводу, который перемещает лазерную голову по заданной траектории. В выпуске показана последовательность работы с программой.

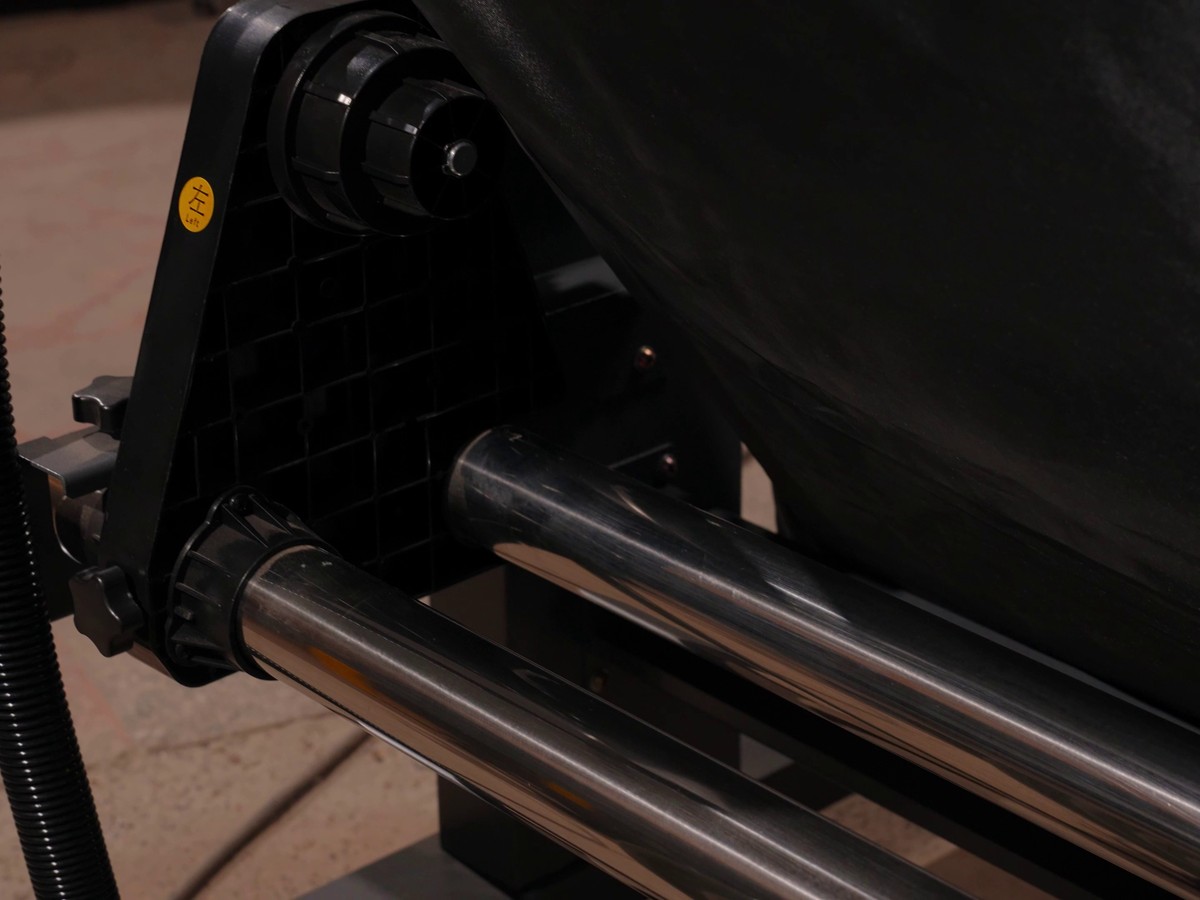

Рулон размещается на заднем роликовом податчике между боковыми ограничителями. Готовые детали и обрезки собираются в приёмном кармане под рабочей зоной. Максимальная ширина загружаемого материала составляет 980 мм. Рулон не требуется заранее нарезать на отдельные листы.
Кому подойдёт этот формат
Plotter TL стоит рассматривать небольшим швейным и текстильным мастерским, типографиям, рекламным производствам и компаниям, которые занимаются брендированием одежды. Среди задач — небольшие лекала, нашивки, аппликации, элементы спортивной формы и детали для мерча из совместимых материалов.
Для крупных лекал, широких рулонов и промышленного поточного раскроя нужно оборудование другого класса. Поэтому выбор начинают с размеров изделий, материала и организации работы. В ZAREFF можно обсудить свою задачу и тестовую обработку образца.
Смотрите полный обзор: в нём можно рассмотреть узлы плоттера, подачу материала и подготовку задания в AutoLaser.
Для крупных лекал, широких рулонов и промышленного поточного раскроя нужно оборудование другого класса. Поэтому выбор начинают с размеров изделий, материала и организации работы. В ZAREFF можно обсудить свою задачу и тестовую обработку образца.
Смотрите полный обзор: в нём можно рассмотреть узлы плоттера, подачу материала и подготовку задания в AutoLaser.
Видео:
Чтобы записаться на демонстрацию или подобрать ZAREFF Ploter TL под свою задачу, оставьте заявку на сайте или свяжитесь со специалистами компании.
Для подбора важно учитывать материал, размеры изделий, требуемую мощность, способ фиксации и характер операций. Контакты специалистов Zareff размещены на сайте.
